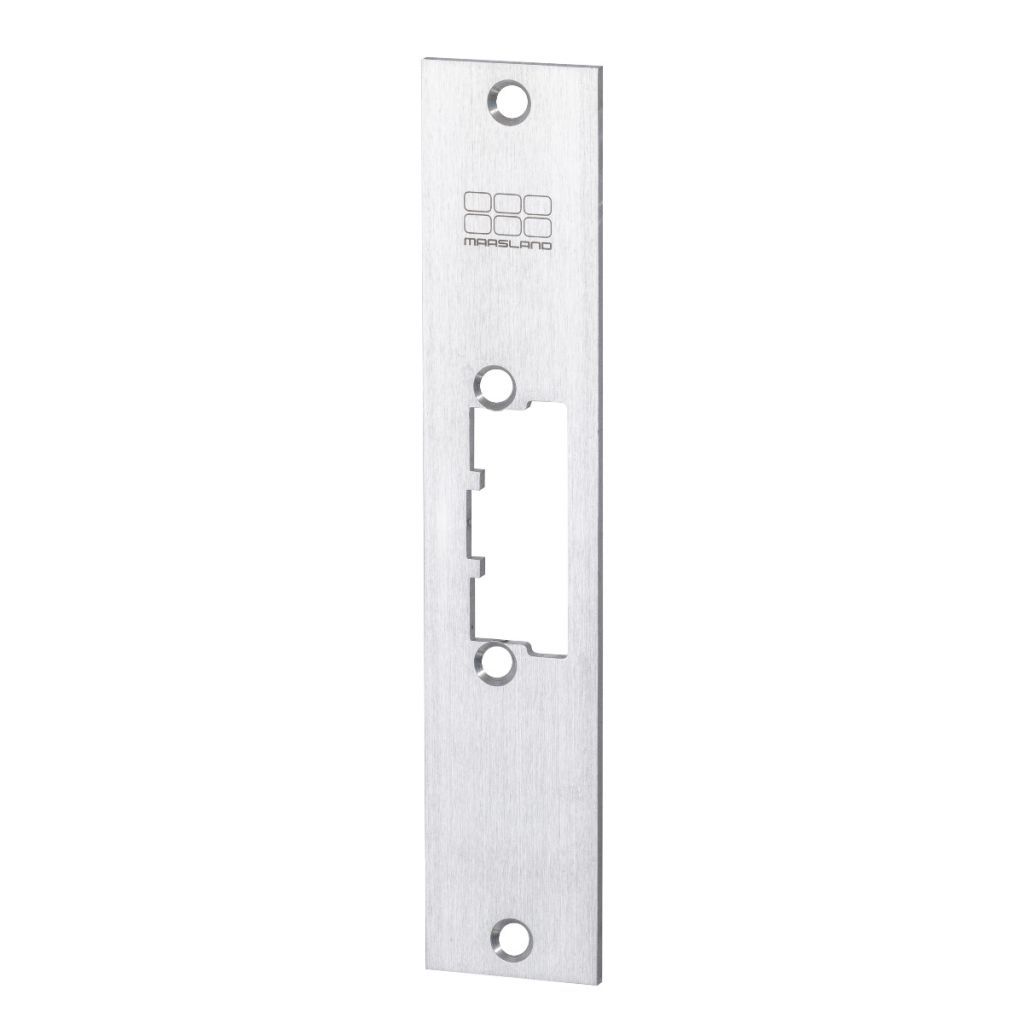

Korte brede sluitplaat

Omschrijving

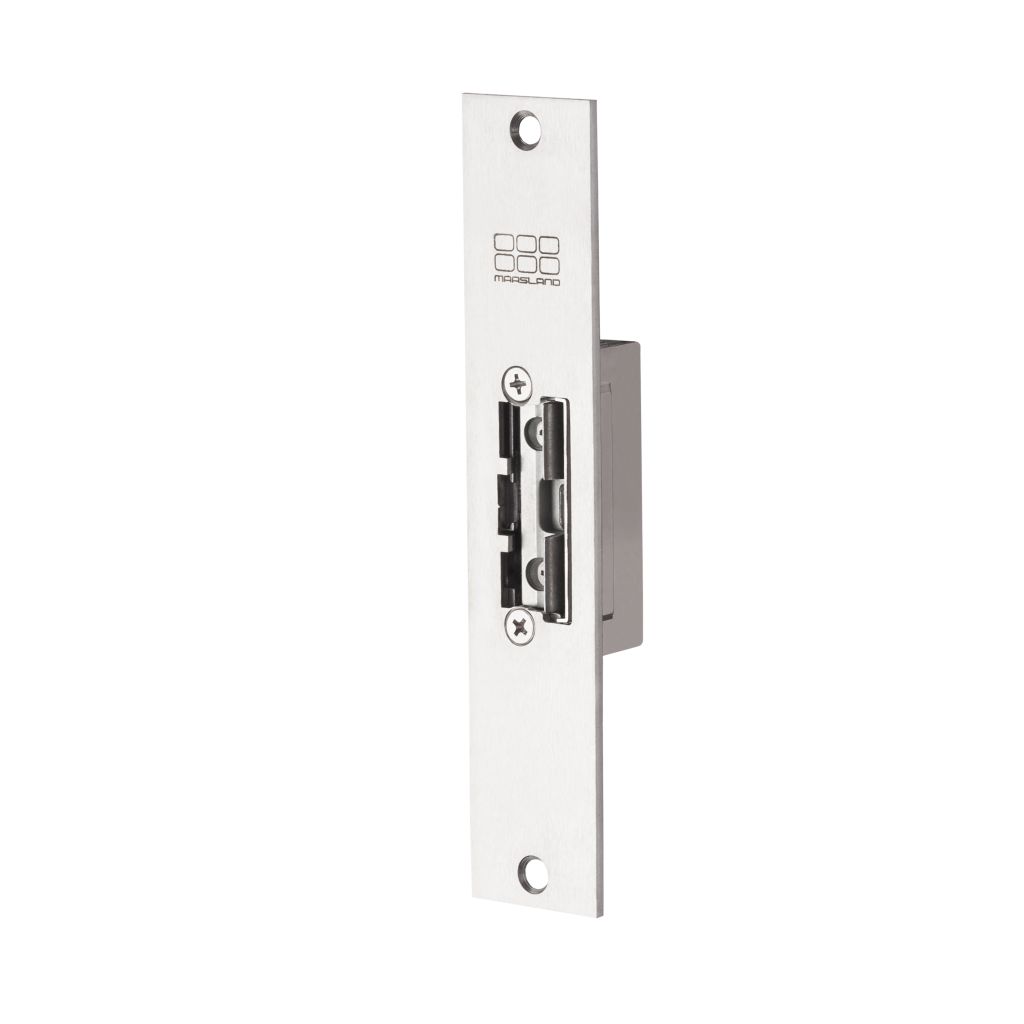

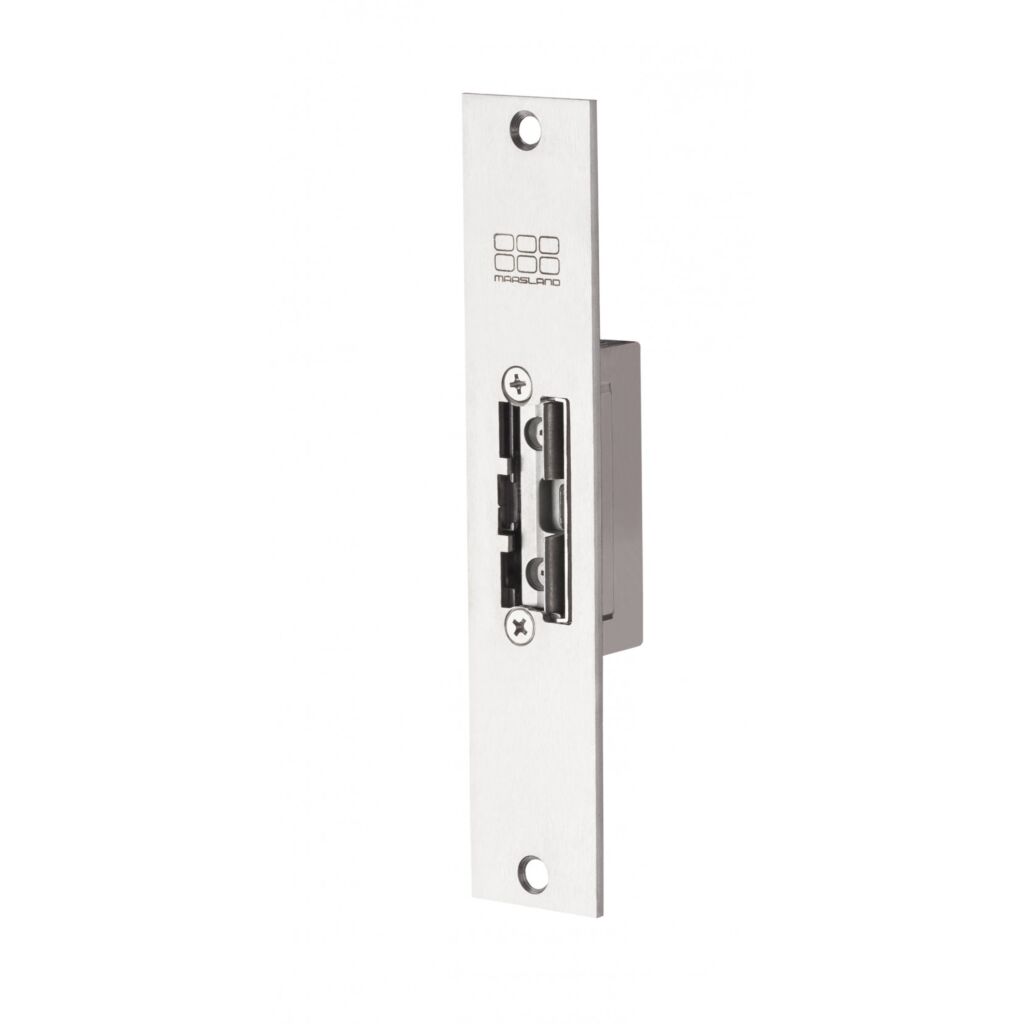

Elektrische deuropener met geïntegreerde schootgeleider en universele spoel die in het kozijn, tegenover de dagschoot van een mechanisch slot wordt ingebouwd, om deze te vergrendelen of te ontgrendelen. De schootgeleider duwt de dagschoot uit de schootvanger van de elektrische deuropener zodat, zonder lelijke uitsparingen in het kozijn, de deur kan worden ontgrendeld. De korte brede sluitplaat is geschikt voor stalen/aluminium  kozijnen.

Eigenschappen

  • 3.230 N houdkracht (ca. 330 kg)
  • Ontgrendelt onder 120 N (ca. 12 kg) zijdelingse druk
  • Inbouwuitvoering met een breedte van slechts 20 mm
  • Keuze uit arbeidsstroom of ruststroom
  • Universeel toepasbaar (voor links- en rechtsdraaiende deuren)
  • Arbeidsstroomuitvoering voorzien van universele spoel 10-24V AC/DC
  • Met 2,5 mm verstelbare schootvanger
  • Voorzien van schootgeleider
  • Getest op 400.000 operaties

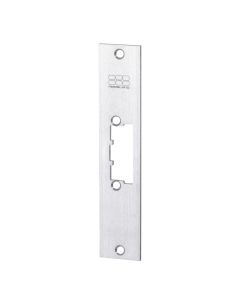

  • Voorzien van korte brede rvs sluitplaat
  • Voorzien van rvs schroeven (bevestiging sluitplaat)
  • Voorzien van bipolaire blusdiode
  • Werktemperatuur -15˚C tot 40˚C
  • Gecertificeerd volgens EN 14846
  • Optioneel te voorzien van vrijzetpal en/of openhoudfunctie
  • Optioneel te voorzien van dagschootsignalering
  • Niet toe te passen in combinatie met deurautomaten

Arbeidsstroom

  1. 10-24V AC/DC
    10-24V AC/DC

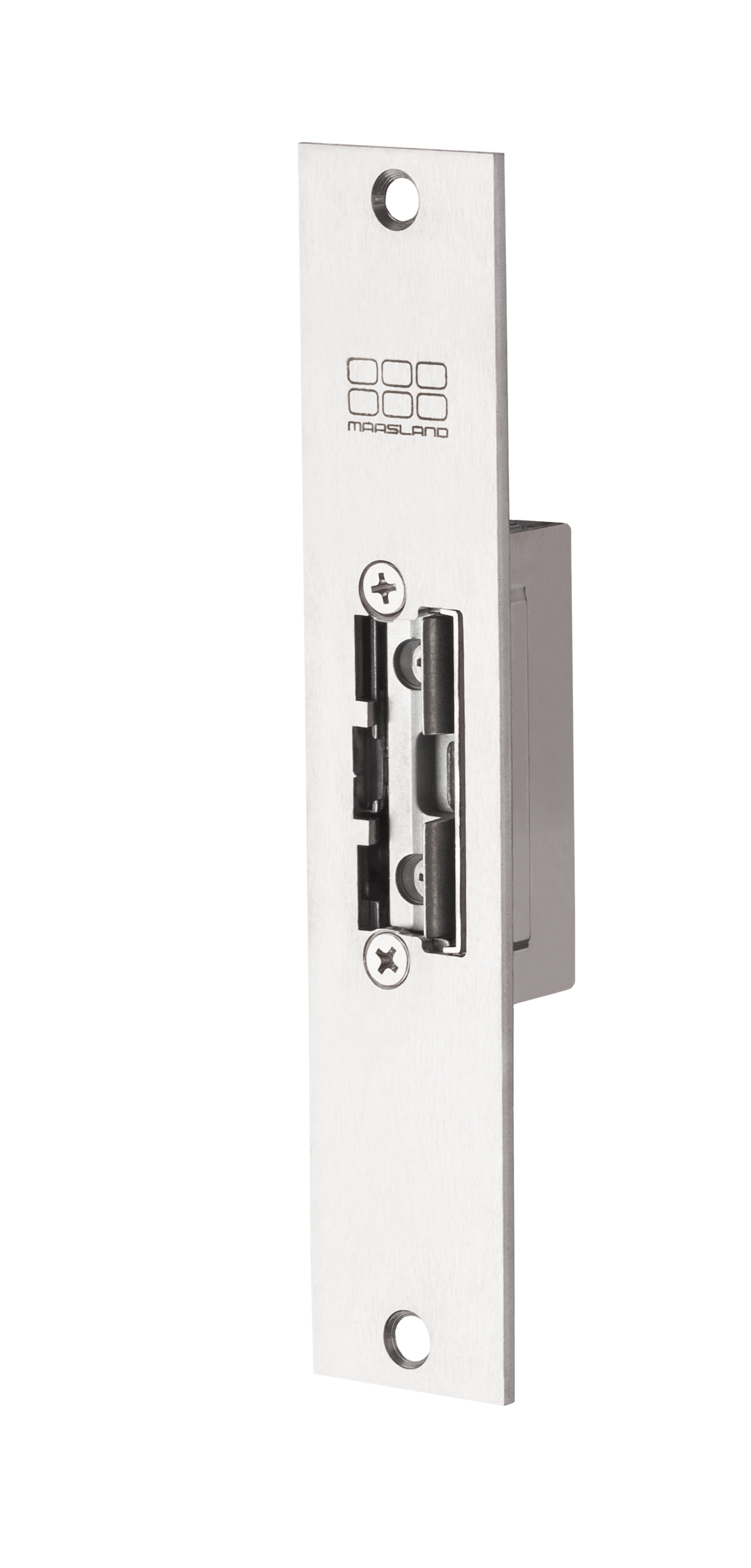

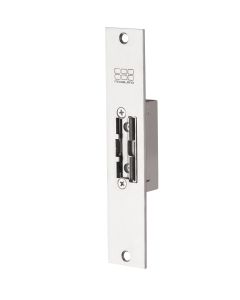

    001-S23U

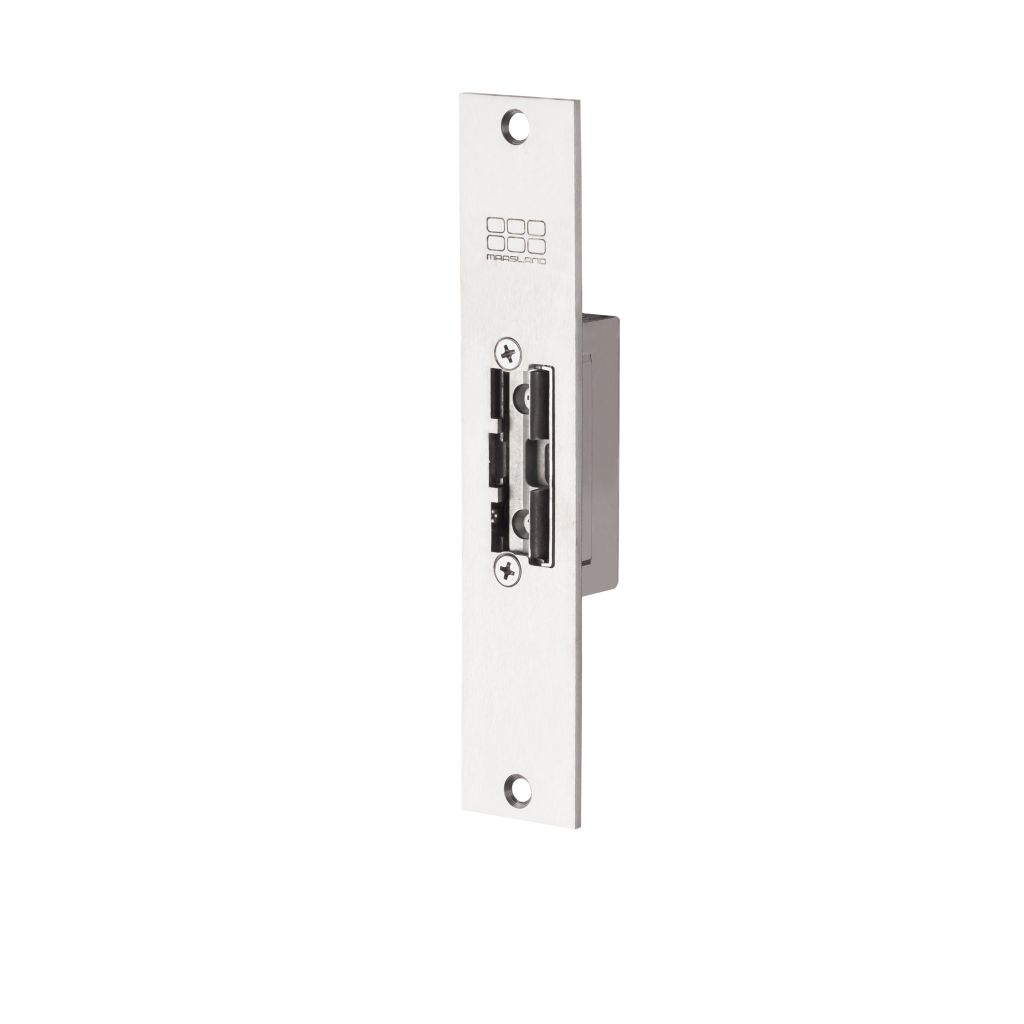

  2. 10-24V AC/DC met vrijzetpal
    10-24V AC/DC met vrijzetpal
    002-SP23U
  3. 10-24V AC/DC met openhoudfunctie
    10-24V AC/DC met openhoudfunctie

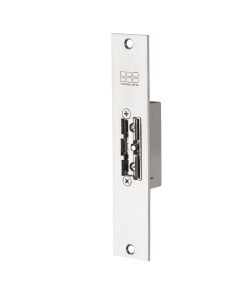

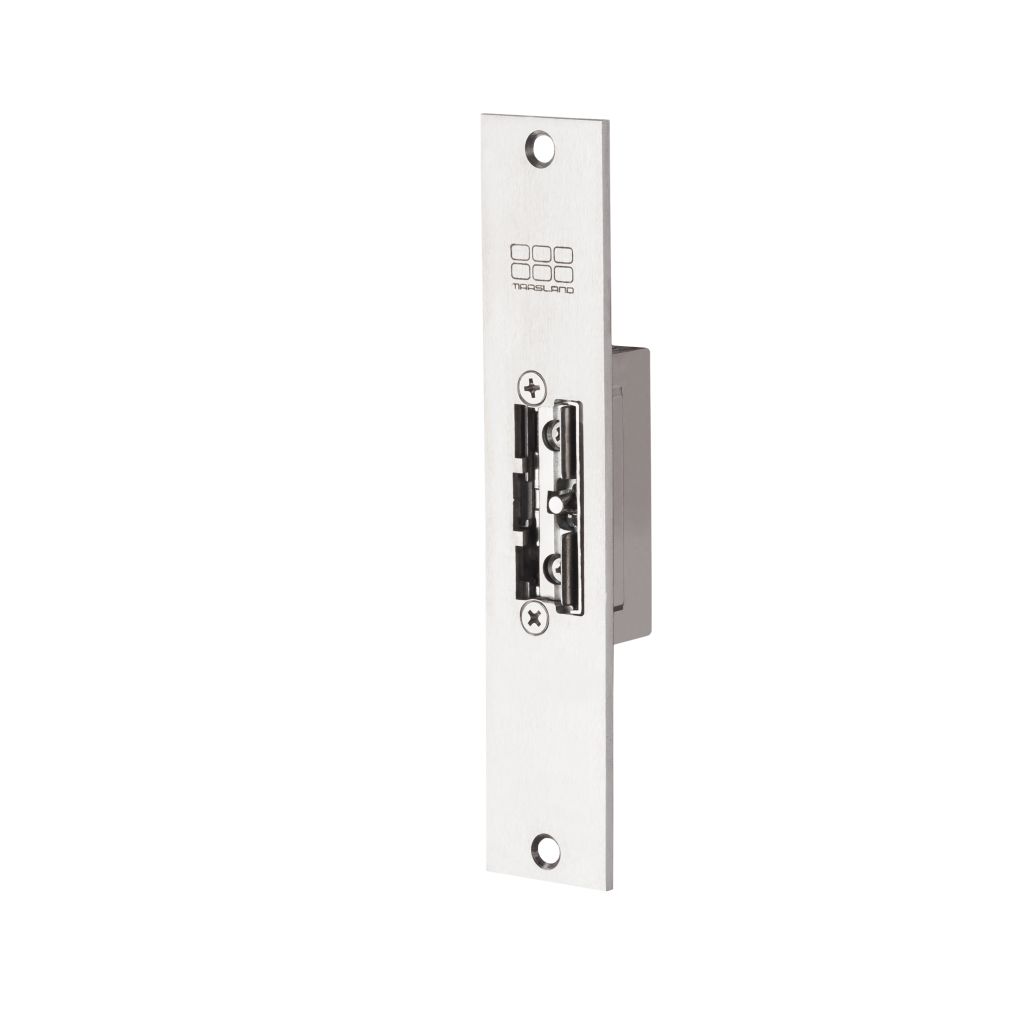

    003-SI23U
  4. 10-24V AC/DC met vrijzetpal en openhoudfunctie
    10-24V AC/DC met vrijzetpal en openhoudfunctie

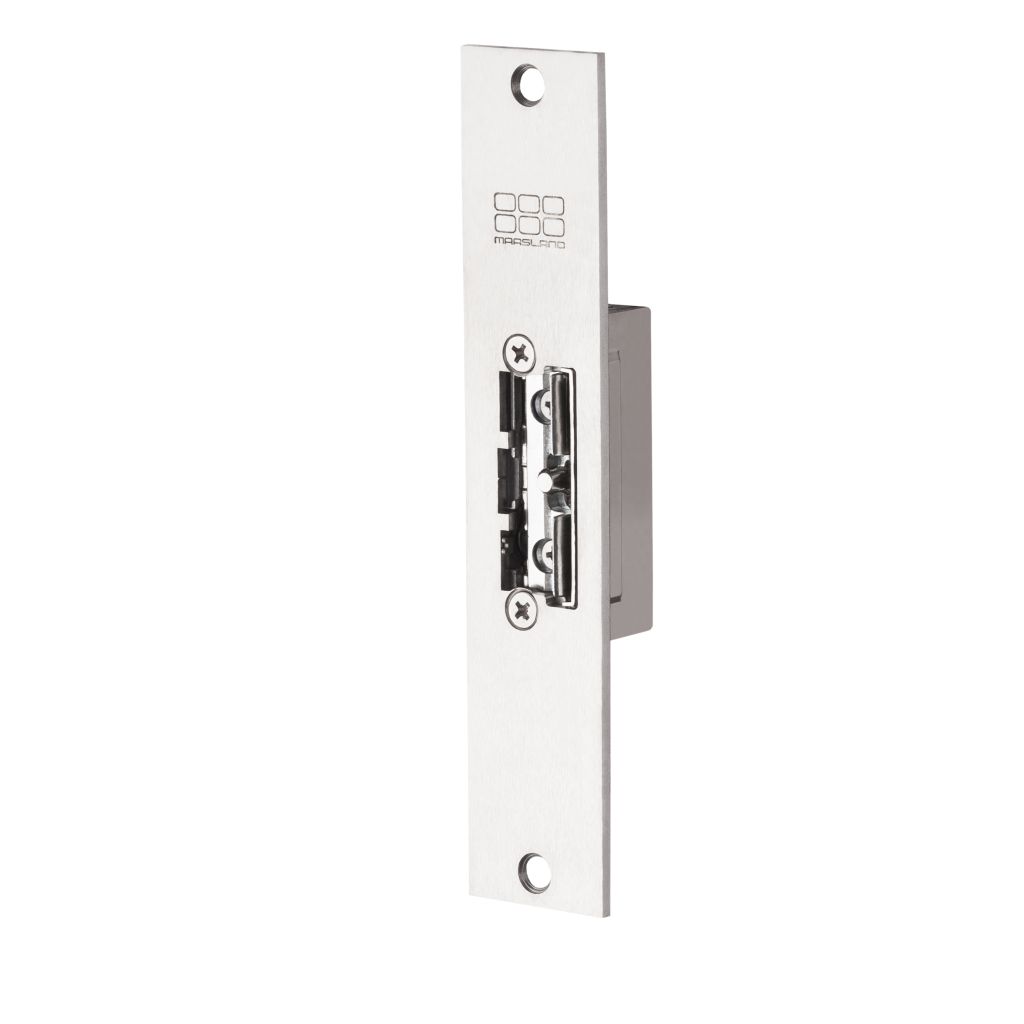

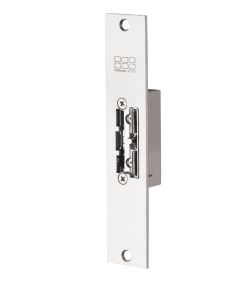

    004-SPI23U
  5. 10-24V AC/DC met dagschootsignalering
    10-24V AC/DC met dagschootsignalering

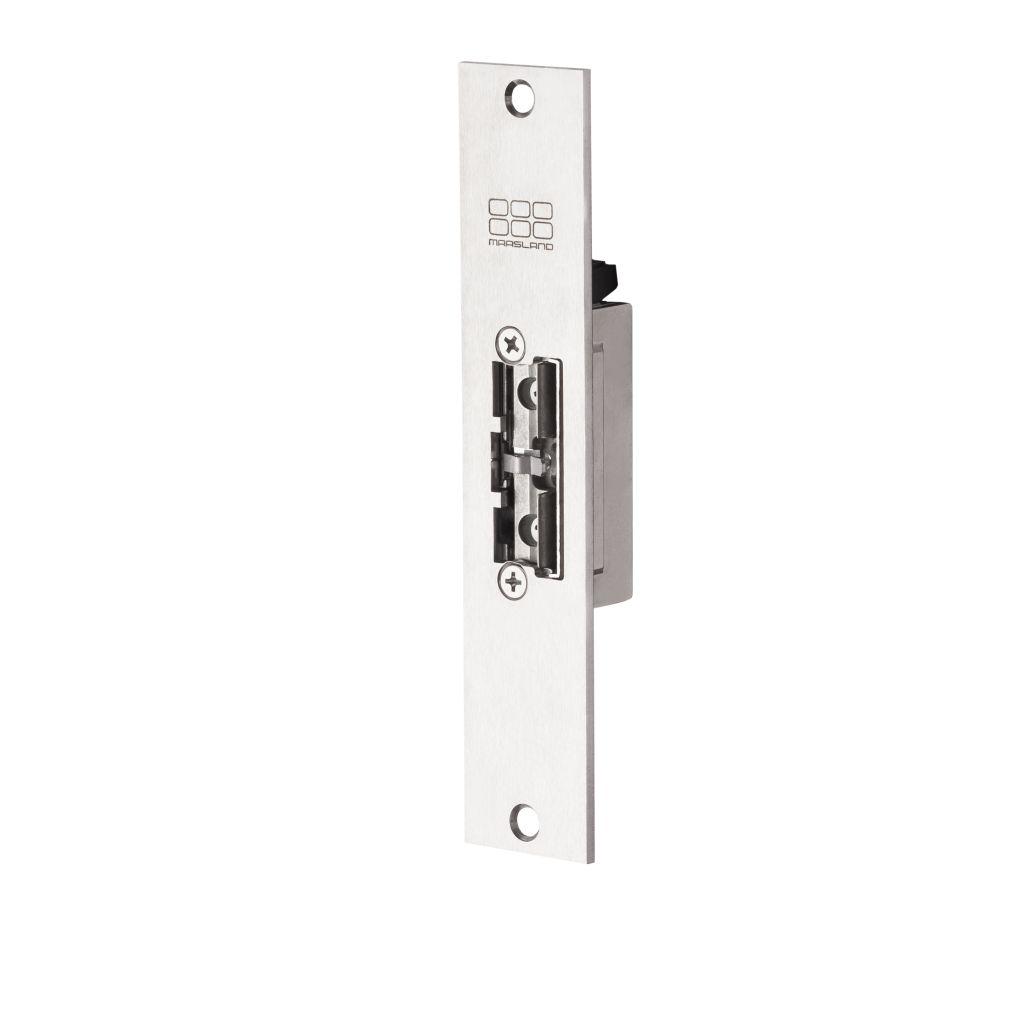

    005-ST23U

Ruststroom

  1. 12V=
    12V=
    001-RS23E
  2. 24V=
    24V=
    002-RS23F
  3. 12V= met dagschootsignalering
    12V= met dagschootsignalering
    003-RST23E
  4. 24V= met dagschootsignalering
    24V= met dagschootsignalering
    004-RST23F

Toebehoren

Geen toebehoren
