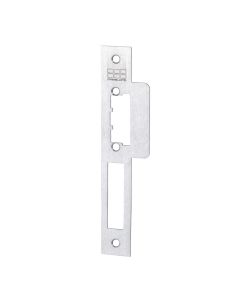

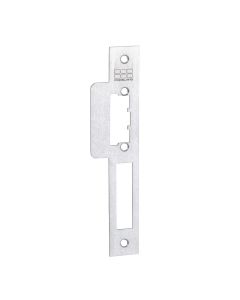

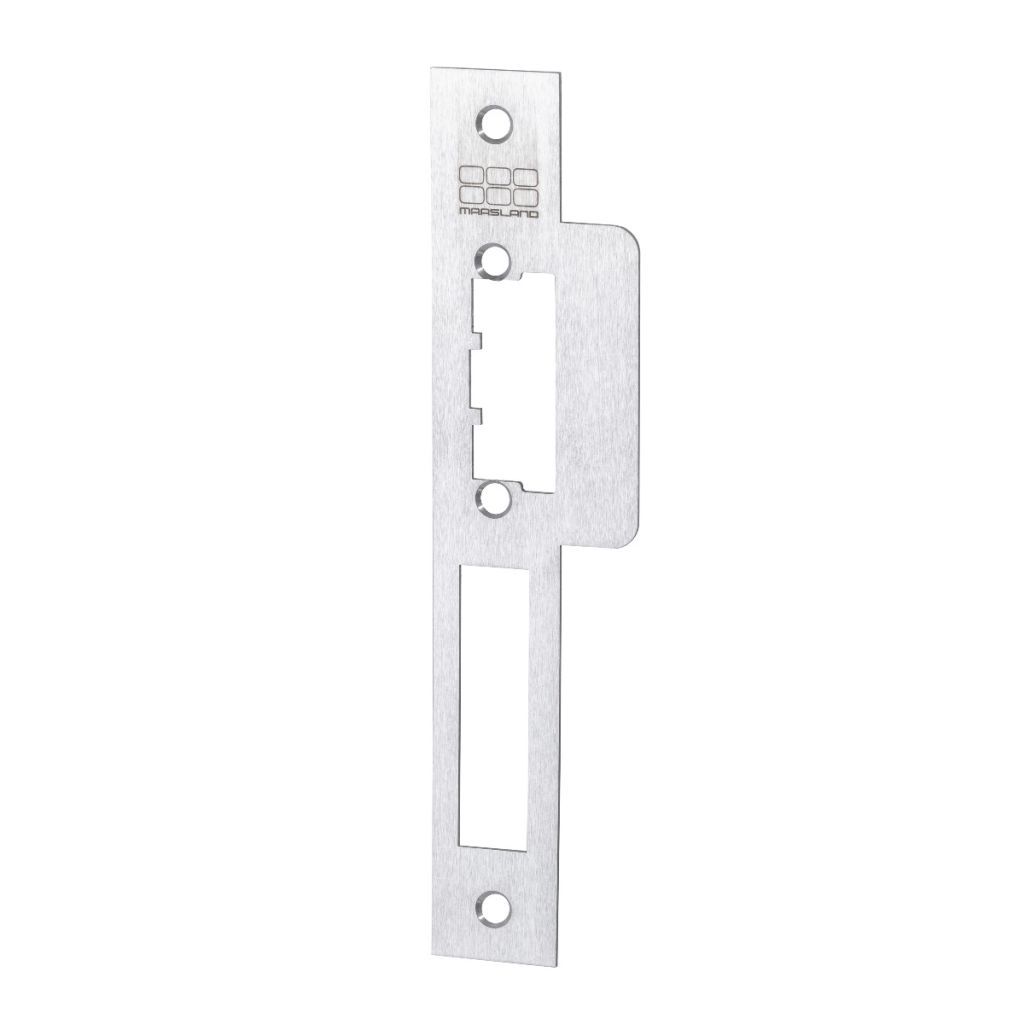

Lange rechte sluitplaat

Omschrijving

Elektrische deuropener met geïntegreerde schootgeleider en universele spoel die in het kozijn, tegenover de dagschoot van een mechanisch slot wordt ingebouwd, om deze te vergrendelen of te ontgrendelen. De schootgeleider duwt de dagschoot uit de schootvanger van de elektrische deuropener zodat, zonder lelijke uitsparingen in het kozijn, de deur kan worden ontgrendeld. De lange sluitplaat is speciaal gemaakt ter vervanging van de Nemef P646 rechthoekige sluitplaat.

Eigenschappen

  • 3.230 N houdkracht (ca. 330 kg)
  • Ontgrendelt onder 120 N (ca. 12 kg) zijdelingse druk
  • Inbouwuitvoering met een breedte van slechts 20 mm
  • Keuze uit arbeidsstroom of ruststroom
  • Arbeidsstroomuitvoering voorzien van universele spoel 10-24V AC/DC
  • Met 2,5 mm verstelbare schootvanger
  • Voorzien van schootgeleider
  • Getest op 400.000 operaties

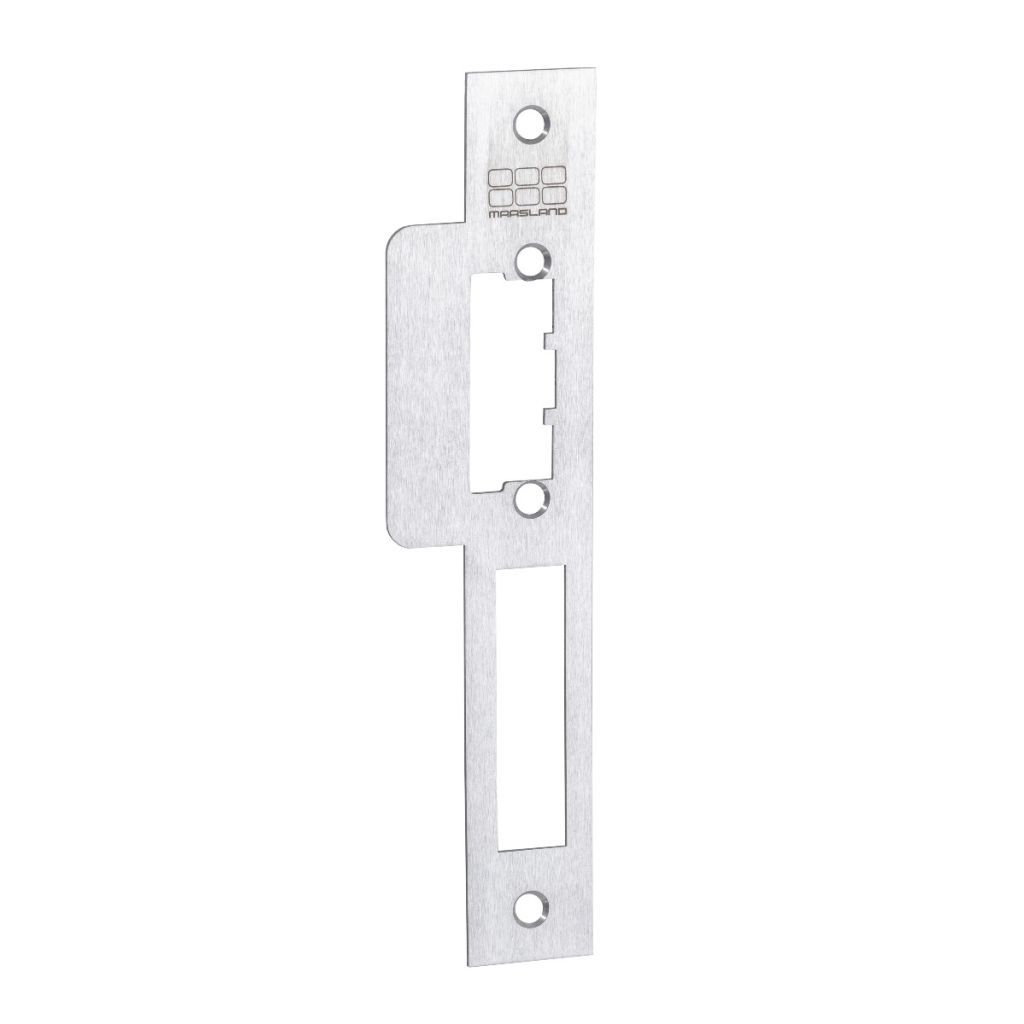

  • Voorzien van lange rvs lipsluitplaat
    (ter vervanging van Nemef P646 rechthoekige sluitplaat)
  • Voorzien van rvs schroeven (bevestiging sluitplaat)
  • Voorzien van bipolaire blusdiode
  • Werktemperatuur -15˚C tot 40˚C
  • Gecertificeerd volgens EN 14846
  • Optioneel te voorzien van vrijzetpal en/of openhoudfunctie
  • Optioneel te voorzien van dagschootsignalering
  • Niet toe te passen in combinatie met deurautomaten

Arbeidsstroom, DIN links

  1. 10-24V AC/DC
    10-24V AC/DC

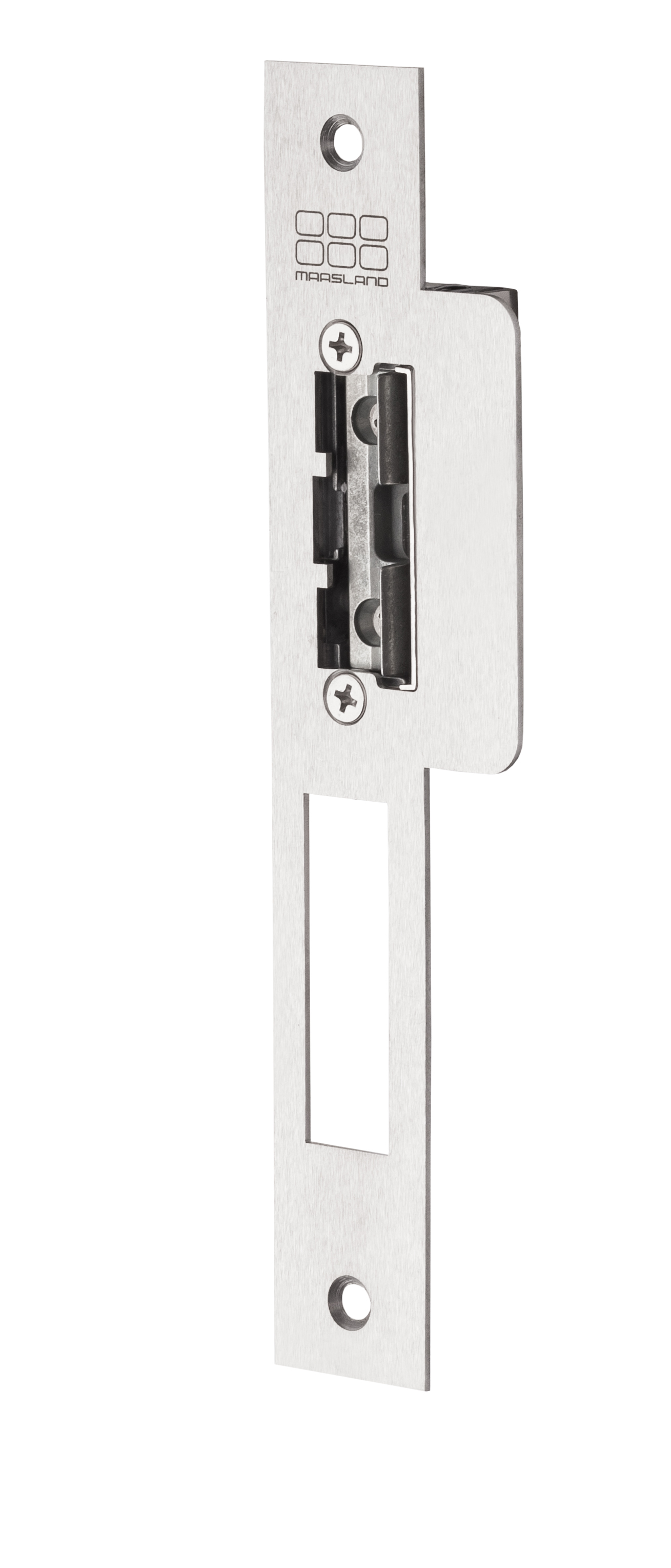

    001-S52UL
  2. 10-24V AC/DC met vrijzetpal
    10-24V AC/DC met vrijzetpal
    002-SP52UL
  3. 10-24V AC/DC met openhoudfunctie
    10-24V AC/DC met openhoudfunctie
    003-SI52UL
  4. 10-24V AC/DC met vrijzetpal en openhoudfunctie
    10-24V AC/DC met vrijzetpal en openhoudfunctie

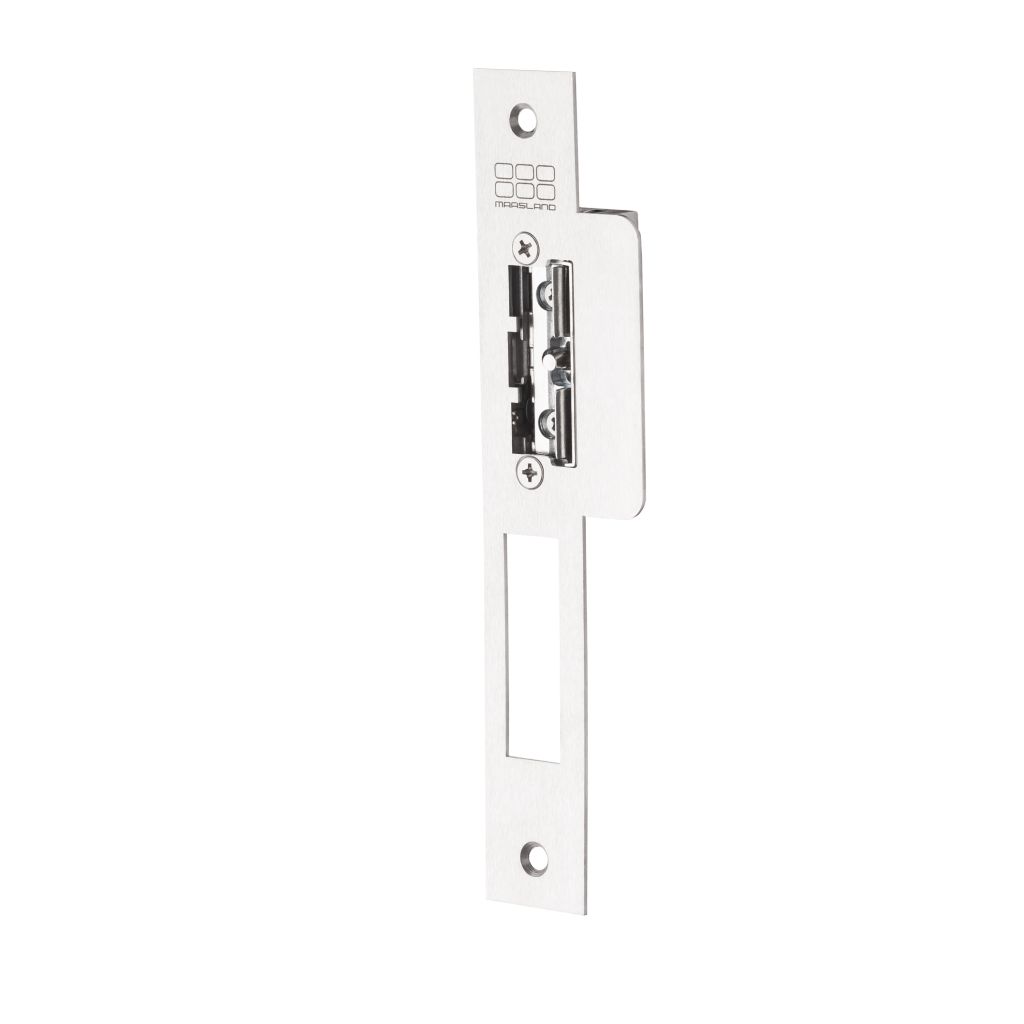

    004-SPI52UL
  5. 10-24V AC/DC met dagschootsignalering
    10-24V AC/DC met dagschootsignalering

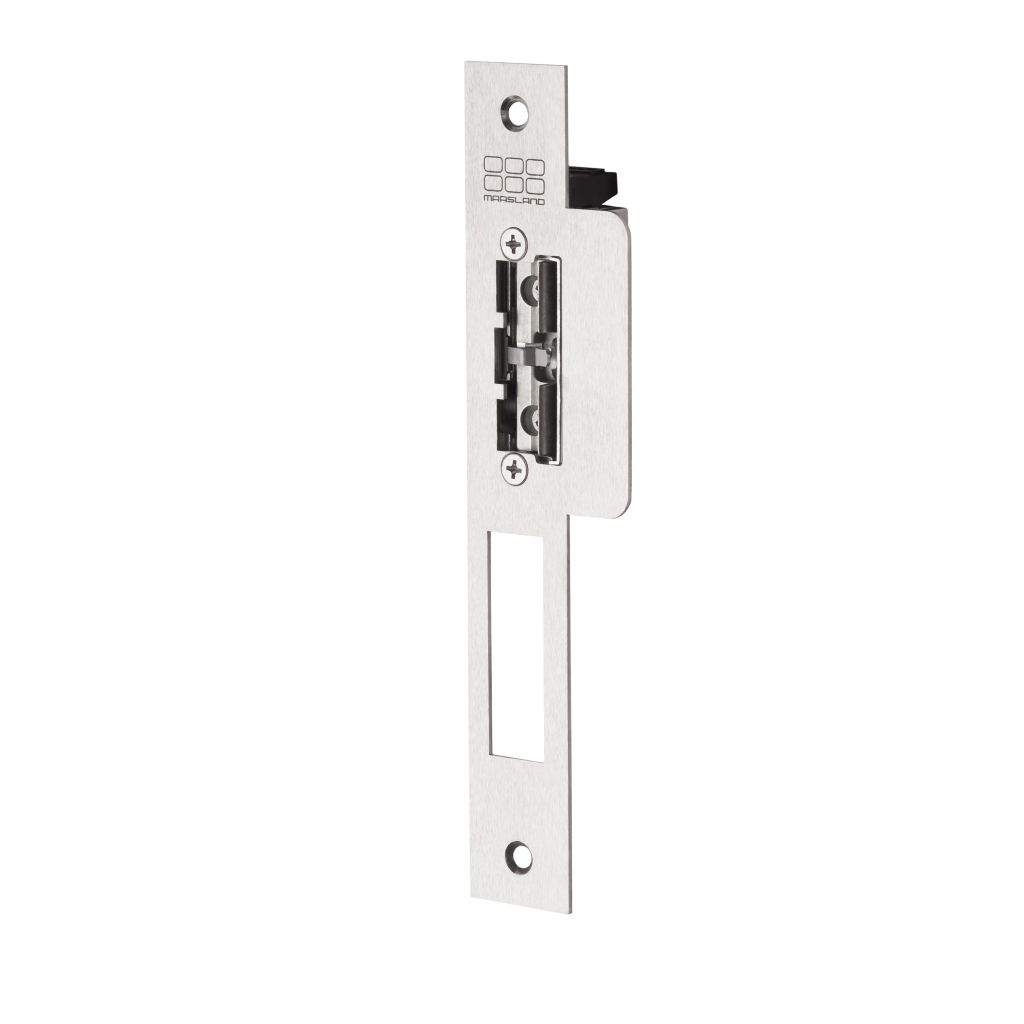

    005-ST52UL

Arbeidsstroom, DIN rechts

  1. 10-24V AC/DC
    10-24V AC/DC

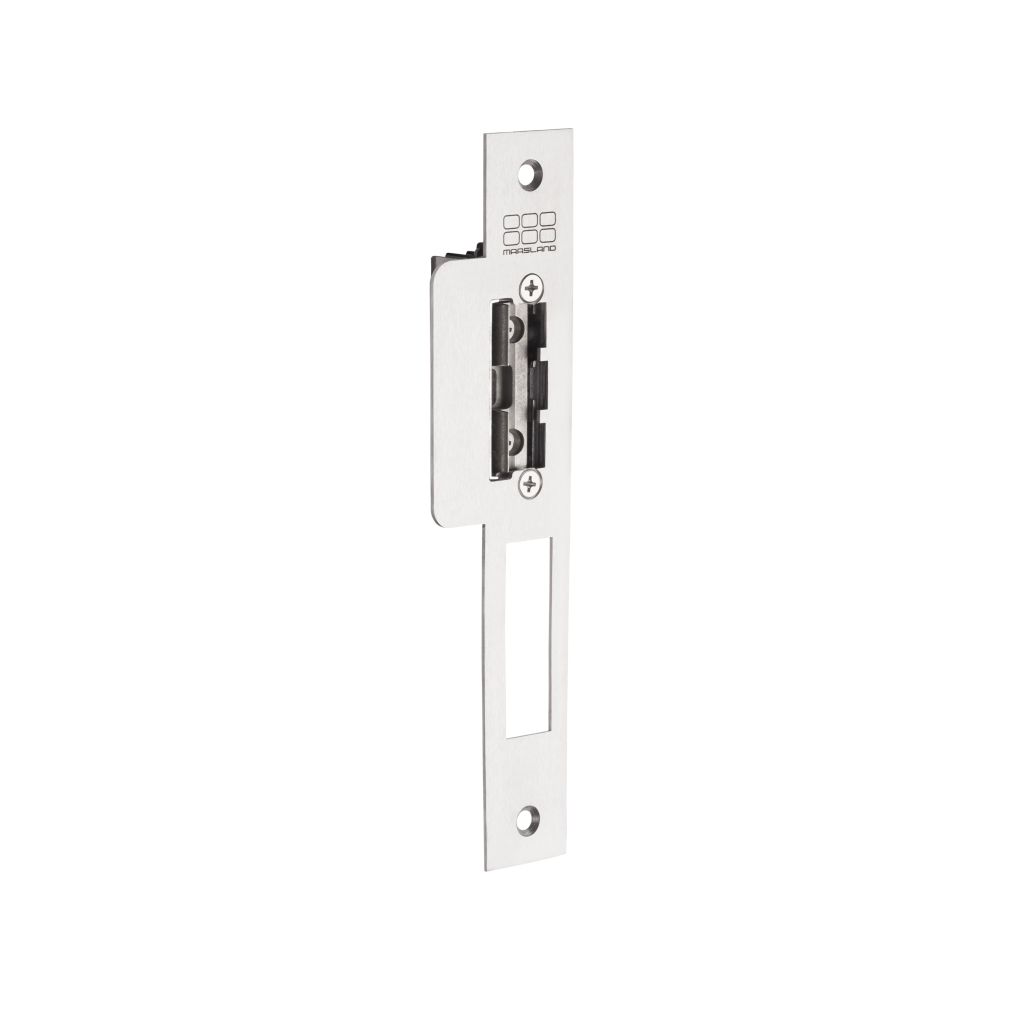

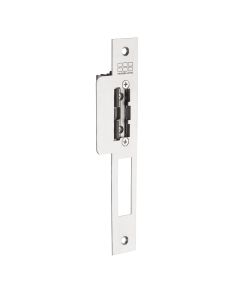

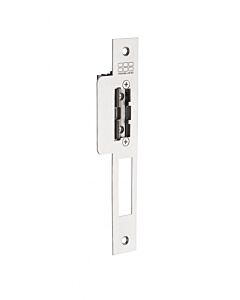

    001-S52UR
  2. 10-24V AC/DC met vrijzetpal
    10-24V AC/DC met vrijzetpal

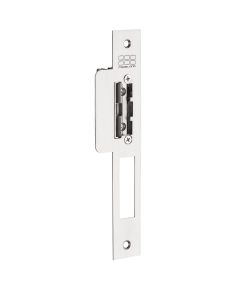

    002-SP52UR
  3. 10-24V AC/DC met openhoudfunctie
    10-24V AC/DC met openhoudfunctie

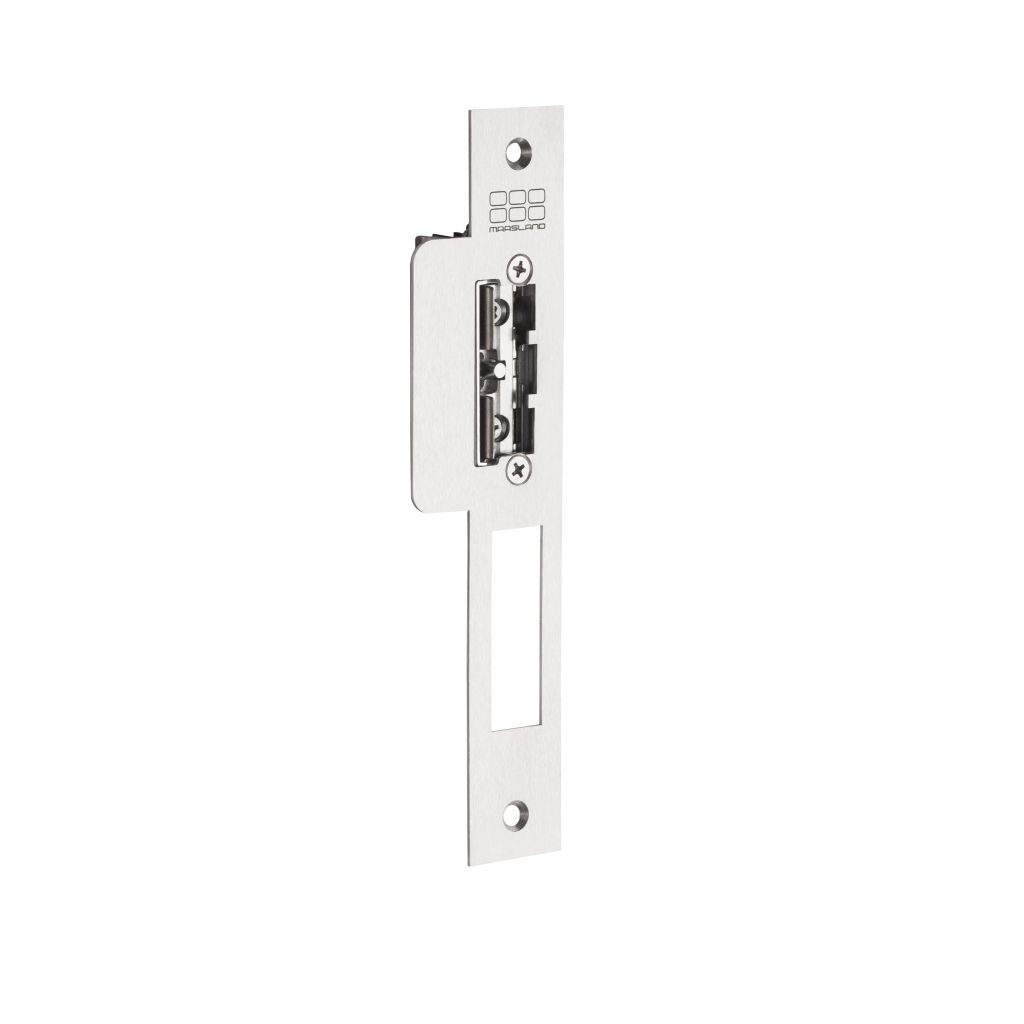

    003-SI52UR
  4. 10-24V AC/DC met vrijzetpal en openhoudfunctie
    10-24V AC/DC met vrijzetpal en openhoudfunctie

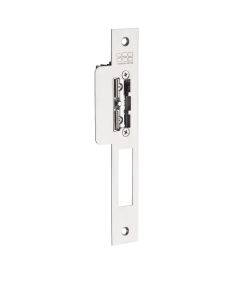

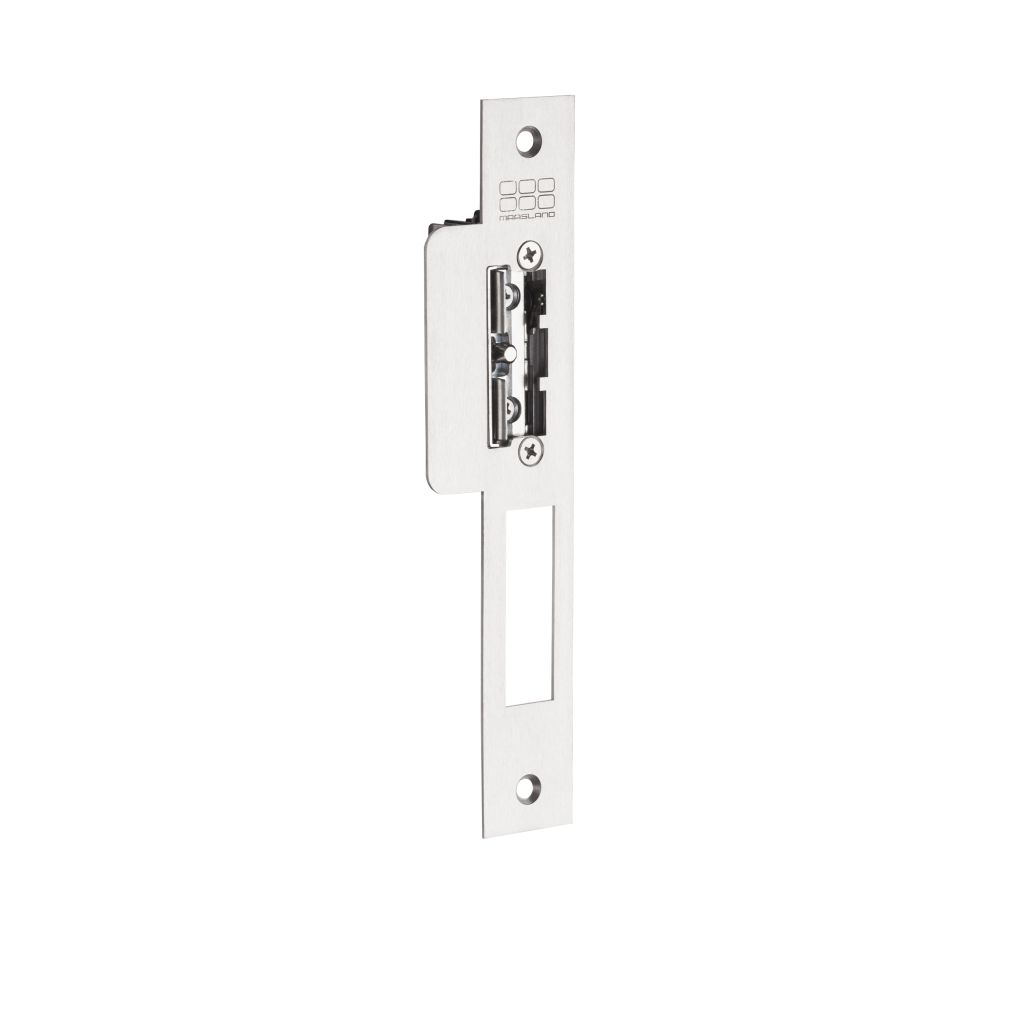

    004-SPI52UR
  5. 10-24V AC/DC met dagschootsignalering
    10-24V AC/DC met dagschootsignalering

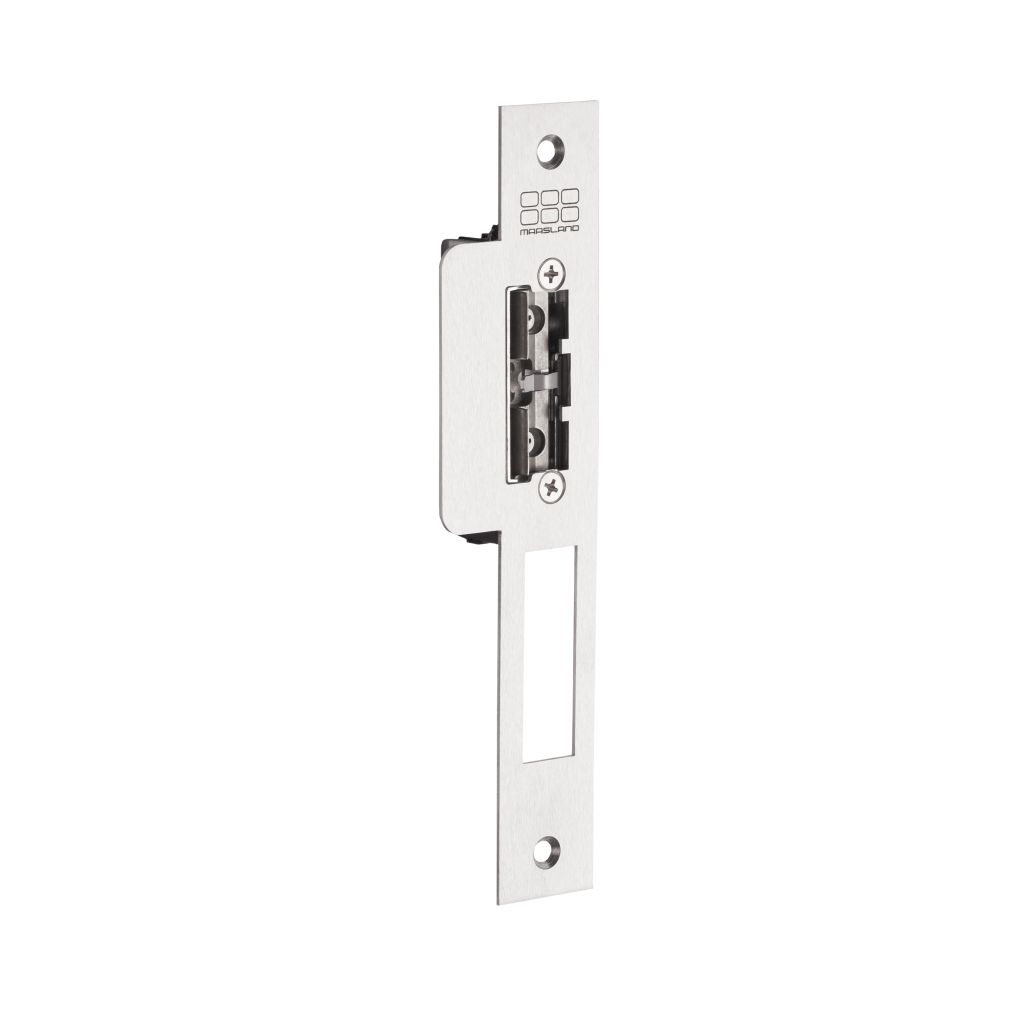

    005-ST52UR

Ruststroom, DIN links

  1. 12V=
    12V=
    001-RS52EL
  2. 24V=
    24V=
    002-RS52FL
  3. 12V= met dagschootsignalering
    12V= met dagschootsignalering
    003-RST52EL
  4. 24V= met dagschootsignalering
    24V= met dagschootsignalering
    004-RST52FL

Ruststroom, DIN rechts

  1. 12V=
    12V=
    001-RS52ER
  2. 24V=
    24V=
    002-RS52FR
  3. 12V= met dagschootsignalering
    12V= met dagschootsignalering
    003-RST52ER
  4. 24V= met dagschootsignalering
    24V= met dagschootsignalering
    004-RST52FR

Toebehoren

Geen toebehoren
